Verrières en shed

Une verrière en shed, ou à redans partiels, est une variante de la verrière à versant dans laquelle un côté des fenêtres est redressé (avec une pente jusqu'à 90°). Les verrières en shed sont idéales par exemple pour les musées, les bibliothèques, les bureaux et les bâtiments industriels dans lesquels le rayonnement solaire doit être intensifié dans une seule direction. Il est également possible de doter la partie exposée au soleil de la construction de panneaux fermés.

Sheddak

Les verrières en shed Arcolux peuvent être garnies d'un remplissage en verre ou en polycarbonate de qualité supérieure. La matière plastique utilisée est extrêmement résistante aux chocs (selon NEN 14963:2006) et à la grêle, et offre d’excellentes valeurs d'isolation. Vous souhaitez vous aussi atteindre d'excellentes valeurs d'isolation ? Une verrière en shed avec du remplissage HR++ ou HR+++ est alors la solution. Combinée à des profilés à rupture thermique, il est possible de réaliser des valeurs d'isolation jusqu'à 1,1 W/m²K.


Options de remplissage pour la verrière en shed:

  • Verre feuilleté simple
  • verre de sécurité
  • Verre à sécurité antichute
  • Verre trempé
  • Verre occasionnellement praticable
  • Verre praticable
  • Verre autonettoyant
  • Verre à réflectivité solaire
  • Verre isolant
  • Verre à modules photovoltaïques intégrés (BIPV : Building Integrated Photo Voltaics)
  • Verre HR++
  • Verre HR+++
  • polycarbonate (PC) massif (à simple, à double paroi ou à parois multiples)
  • polycarbonate alvéolaire (PC)
  • acrylate (PMMA) massif (à simple, à double paroi ou à parois multiples)
  • occultant
  • panneau sandwich


Protection solaire intégrée

Les panneaux tant en verre qu’en matière plastique peuvent être dotés d'un revêtement intégré de protection contre le soleil et la chaleur. En standard, le matériau de remplissage utilisé par Arcolux offre une résistance à 100% aux UV.


Remplissage avec impression

Les panneaux en verre et en matière plastique peuvent être revêtus en usine d’impressions full colour de façon à réaliser une voûte unique et particulièrement décorative.


Insulation

Verre HR+++ : U ≤ 0,50 W/(m².K)

Remplissage PC : Valeur U à partir de 1,05 W/ m²K

Les voûtes Arcolux peuvent accueillir tous les systèmes de ventilation habituels. Des simples ouvrants et grilles de ventilation à commande manuelle aux systèmes électriques ou pneumatiques à commande centrale pour le désenfumage automatique. Vous trouverez ci-dessous un aperçu des possibilités. Il est également possible d’intégrer une ventilation dans un tympan.

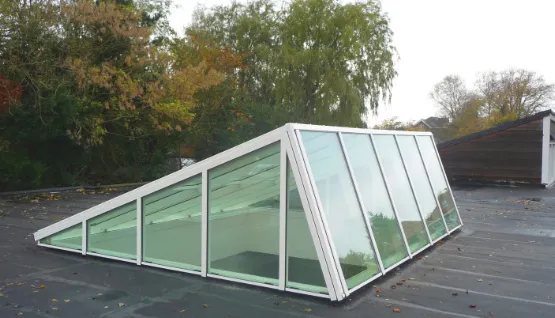

Zadeldak RWA



Plans détaillés de ventilation

Demi-ouvrant thermique

pdfBrochure ouvrants thermiques

pdfDétail de côté

pdfDétail de traverse côté charnière

pdfDétail de traverse côté ouverture

Ventilatie

Ouvrant thermique faîtage

pdfBrochure ouvrants thermiques



pdfDétail de côté

pdfDétail de traverse côté charnière

pdfDétail de traverse côté ouverture

Ventilatie

Ventilation mécanique

pdfAirtop

pdfGrille

pdfXpelair

Ventilatie

Pour les exigences élevées sur le plan de la résistance aux chocs, de l'isolation ou de la résistance au feu, vous êtes chez Arcolux à la bonne adresse. Nos constructions en aluminium avec verre ou matière synthétique ont été testées selon les normes néerlandaises et européennes suivantes:


Verre:

NEN 2778: méthodes pour déterminer l’étanchéité à l'eau, à la pluie des constructions du bâtiment.


Matière plastique:

  • Perméabilité à l'air (NEN 1026:2000)
  • Étanchéité (NEN 14963:2006)
  • Charge ascendante (upward load) (NEN 14963:2006)
  • Charge descendante (downward load) (NEN 14963:2006)
  • Sécurité antichute (soft body impact) 350/800/1200 Joules (NEN 4963:2006 et NF.P.08.301 et NF.P.08.302 et NF.P.08.301 et NF.P.08.302)
  • Résistance aux chocs (hard body impact) (NEN 14963:2006)
  • Résistance au feu extérieur (EN 13501-5)


Verre et matière plastique:

Les projets et constructions sont réalisés selon les bases suivantes:


Eurocode 0 Base de calcul

  • NEN-EN 1990: Base de calcul des structures


Eurocode 1 Actions sur les structures

  • NEN-EN 1991-1-3 : charges de neige
  • NEN-EN 1991-1-4: actions du vent


Eurocode 9 Calcul des structures en aluminium

  • NEN-EN 1991-1-1: règles générales

Vous trouverez ci-dessous les textes techniques pour la définition générale d’une verrière en shed Arcolux. Les projets d’Arcolux sont entièrement réalisés sur mesure. Si souhaité, nous pouvons composer pour vous le cahier des charges approprié. Prenez contact avec nous à cette fin.



Descriptif pour cahier des charges:

Exécution: Verrières en shed Arcolux

Pente: à partir de 10°, variable

Intrados, portée (mm): 800 – 5.000 (plus grand sur demande)

Intrados, longueur (mm): illimitée

Largeur de costière (mm) (minimum 50mm.):

Extrémités: tympan isolé / tympan avec remplissage / raccord mural / côté ouvert.

Remplissage:
• Verre feuilleté simple, verre de sécurité
• Verre à sécurité antichute
• Verre trempé
• Verre occasionnellement praticable
• Verre praticable
• Verre autonettoyant
• Verre à réflectivité solaire
• Verre isolant
• Verre à modules photovoltaïques intégrés (BIPV: Building Integrated Photo Voltaics)
• Verre HR++
• Verre HR+++

Remplissage synthétique: Polycarbonate (PC) massif (à simple, à double paroi ou à parois multiples), polycarbonate alvéolaire (PC), acrylate (PMMA) massif (à simple, à double paroi ou à parois multiples), occultant.

Épaisseur de remplissage (mm): Polycarbonate alvéolaire: 10 / 16 / 20 / 25 mm.
Polycarbonate ou acrylate massif: 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 mm .

Exécution de remplissage: opale / clair/ résistant à la chaleur / coloré/ revêtu d'un film imprimé full colour.

Profilé de remplissage: entouré à sec avec les caoutchoucs EPDM.

Profilé: standard / à coupure thermique

Type et qualité d’aluminium (EN 573-3) (EN AW): 6060 T66

Traitement de surface: brut /thermolaqué (Qualicoat) / anodisé brut / anodisé coloré (Qualanod).

Couleur (RAL): .....

Ventilation: (aucune) / ouvrant industriel / demi-ouvrant thermique / ouvrant thermique / ouvrant coulissant / RWA / grille.

Commande de ventilation: manuelle / électrique/ pneumatique / centrale vent et pluie (WRS).

Sécurité antichute: construction et remplissage à protection antichute 350 / 600 / 800 / 1200 Joules (NEN 14963:2006 et NF.P.08.301 et NF.P.08.302 et NF.P.08.301 et NF.P.08.302).

Options de protection: points d'alignement individuels (DIN EN-795:2012).

Montage avec partenaires & Arcolux même

Arcolux possède en Europe un important réseau de partenaires et dispose aux Pays-Bas et en France d'un établissement propre. Vous pouvez réaliser vous-même l'installation ou la confier à l’un de nos partenaires.

Sheddak

Consulter et télécharger spécifications techniques
